Modele IFC – nowa przeglądarka i konwerter oraz modele HTML z chmurą punktów ze skanowania 3D
Projektuj szybciej. Korzystaj z zewnętrznych danych

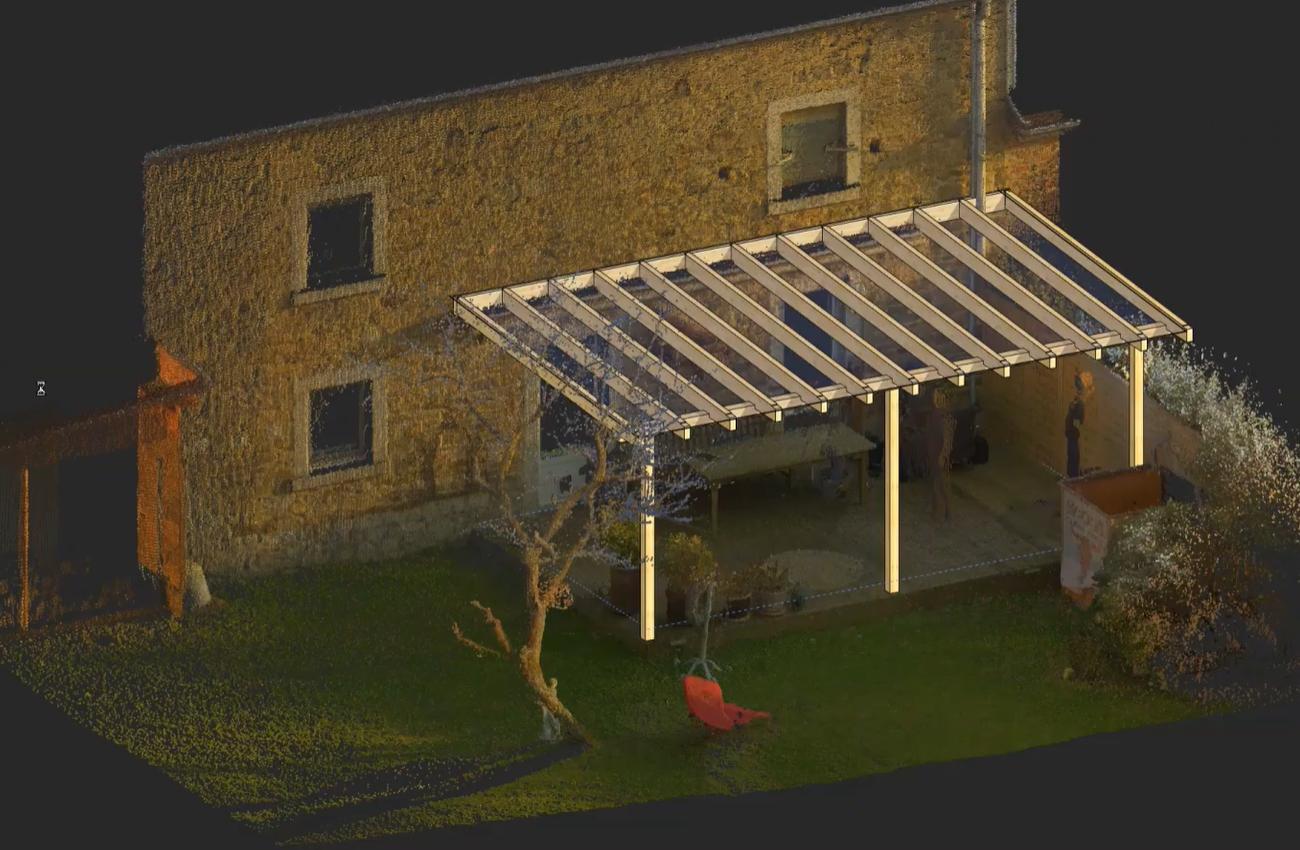

Renowacje, nadbudowy i rozbudowy to dziś najbardziej dochodowe kierunki w budownictwie drewnianym. Dzięki Dietrich's Neo zyskujesz potężne narzędzie: możliwość nałożenia chmury punktów ze skanowania laserowego bezpośrednio na model 3D w formacie HTML.

To rewolucja w komunikacji z klientem. Pozwala błyskawicznie zestawić stan faktyczny budynku z Twoją wizją projektową. Rozwiązanie, które dotychczas wymagało drogiego, specjalistycznego oprogramowania, teraz staje się ogólnodostępne. Inwestorzy i architekci mogą kontrolować projekt na dowolnym komputerze czy tablecie – bez instalowania jakichkolwiek aplikacji. Wystarczy zwykła przeglądarkka internetowa.

Co więcej, funkcja tworzenia dedykowanych scen pozwala przygotować angażującą prezentację. Możesz zapisać kluczowe ujęcia konstrukcji, dodać do nich precyzyjne opisy i płynnie prowadzić klienta przez najważniejsze detale.

Wszystko to działa w oparciu o platformę D-Online. Koniec z wysyłaniem gigantycznych plików – teraz cały projekt udostępniasz jednym, szybkim linkiem.

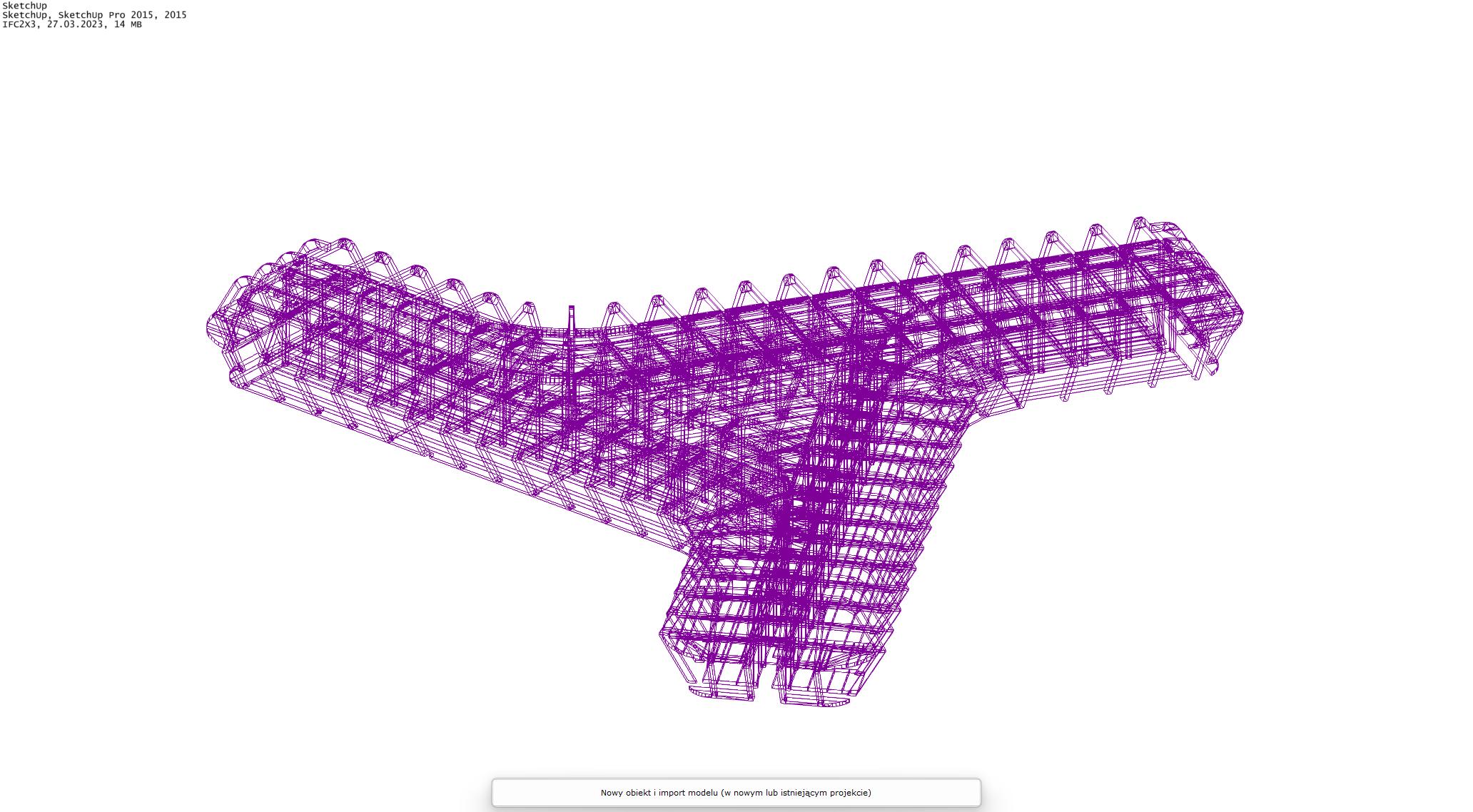

Przeglądanie i analiza plików IFC odbywa się teraz bezpośrednio w środowisku Dietrich’s – bez konieczności uruchamiania zewnętrznych programów. Wystarczy wskazać plik w menedżerze projektów, aby w mgnieniu oka wyświetlić go w oknie podglądu. Model możesz swobodnie obracać, przybliżać i kontrolować pod każdym kątem.
Jeśli potrzebujesz szczegółowej analizy, dwukrotnym kliknięciem uruchamiasz konwerter. Otrzymujesz wtedy pełny dostęp do struktury projektu oraz właściwości technicznych każdego obiektu. Gdy wszystko się zgadza, importujesz dane do programu zaledwie jednym kliknięciem.

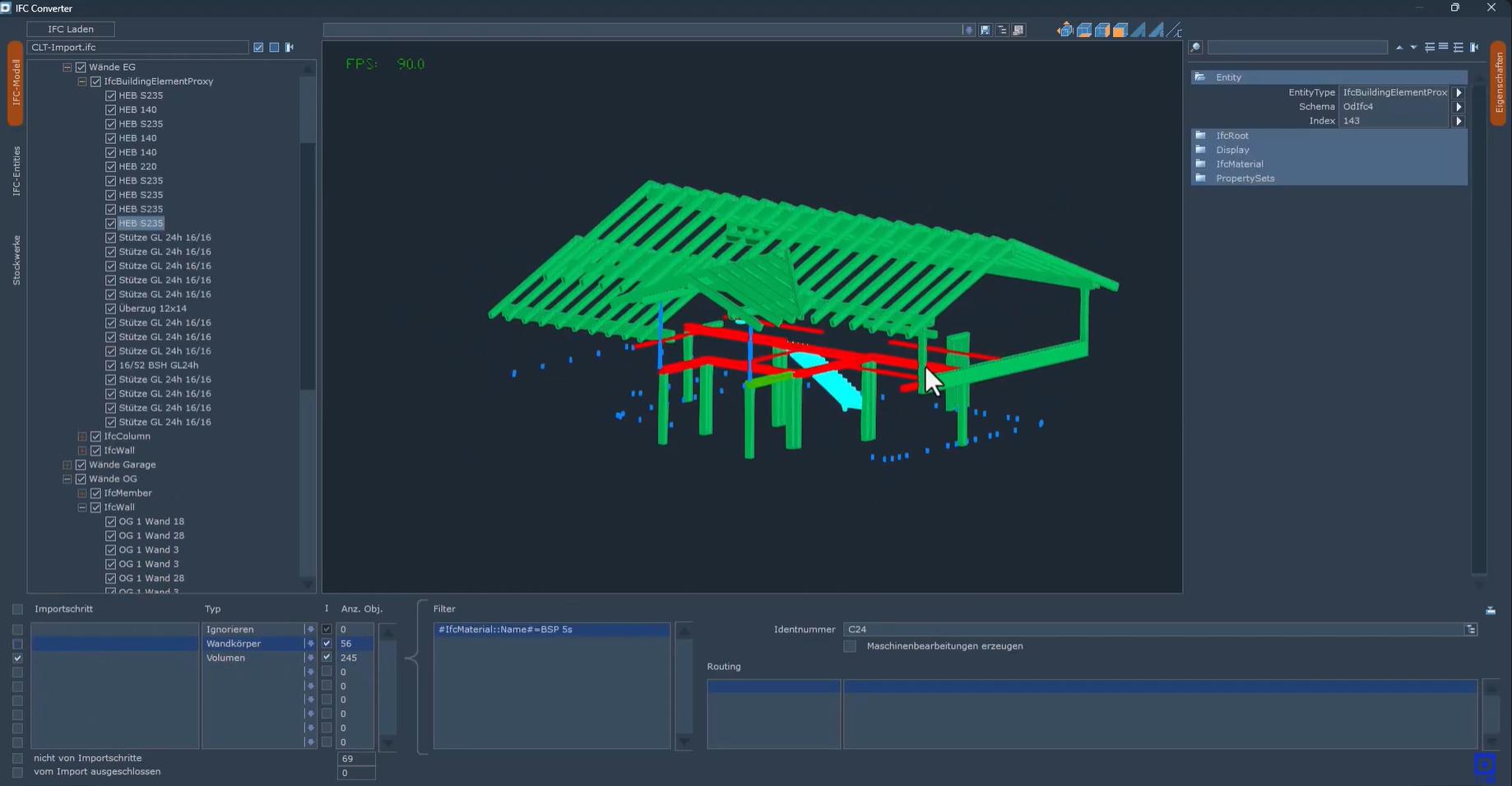

Proces importu plików IFC został zaprojektowany całkowicie od podstaw. Nowy konwerter pozwala na pełną weryfikację zawartości pliku jeszcze przed importem, dzięki czemu to Ty decydujesz, które dane trafią do Twojego projektu. Kluczową zmianą jest wprowadzenie środowiska graficznego oraz zaawansowanych narzędzi do filtrowania zawartości modelu. Za jego pomocą użytkownik zyskuje pełną kontrolę nad procesem importu danych:

• Selektywny wybór – zbędne kondygnacje, przegrody budowlane (ściany, stropy, dachy) oraz pozostałe obiekty są po prostu pomijane na etapie wstępnym.
• Mapowanie obiektów – elementy strukturalne, takie jak ściany, stropy oraz dachy, są automatycznie przypisywane do odpowiadających im typów przegród budowlanych w środowisku Dietrich's.
• Korekta błędów – zaawansowany mechanizm porównuje oryginalne parametry materiałowe z pozycjami dostępnymi w bazie danych i proponuje optymalny zamiennik, określając nawet prawdopodobieństwo dopasowania. W razie potrzeby zawsze możesz przypisać materiał ręcznie.

Efekt: minimalizacja obróbki wtórnej, przejrzysta struktura danych i więcej czasu na właściwą pracę projektową.


Aktualizacja wprowadza szereg dodatkowych funkcji i usprawnień, które ułatwią Twoją codzienną pracę:
Szybsze działanie

• Okna dialogowe ze zmiennymi otwierają się i funkcjonują nawet do czterech razy szybciej.
• Funkcja wierceń została rozbudowana o opcjonalny łącznik oraz możliwość pełnego kontrolowania kąta pochylenia.

Lepsza dokumentacja rysunkowa

• Dynamiczne rysunki paneli dachowych automatycznie aktualizują się w przypadku wprowadzenia zmian w projekcie.
• Nowa opcja generowania rysunków dla całych połaci dachowych zapewnia znacznie większe możliwości aranżacji i kompozycji widoków.

Aktualizacja baz produktów i materiałów

• Katalogi komponentów zostały rozszerzone o nowe i zaktualizowane produkty firm STEICO, POLLMEIER, RIGIPS, KLIMAS oraz Rothoblaas.

Obliczenia – poprawa ergonomii i jakości raportów

• Generowanie raportów oraz uruchamianie procedury obliczeniowej jest teraz dostępne bezpośrednio z poziomu menu kontekstowego (pod prawym przyciskiem myszy).
• Wprowadzono inteligentny mechanizm, który ukrywa zbędne parametry w zależności od wybranych opcji. Użytkownik wprowadza wyłącznie niezbędne dane, podczas gdy pozostałe pola pozostają nieaktywne lub niewidoczne.
